上海鋼結構大作是這樣建成的

上海鋼結構大作是這樣建成的

固建機器人作為鋼結構行業智能建造的先行者，探索者，為了幫助鋼結構行業的相關從業人員對鋼結構有更深的認知，提升專業水平，特在此做《建筑鋼結構生產工藝、裝備技術及智能化》講座的系列連載文章，本系列講座將介紹一些建筑鋼結構基本情況，鋼結構生產過程中的對鋼材焊材的一些基本要求，各生產工序主要工藝方法和設備情況，下料、排版和坡口的開制原則與技巧，H型、十字形柱、箱型柱，圓管柱各類鋼柱組立與組裝的工藝要點，各工序的技術要點，焊接生產要點（焊前準備、焊接參數、過程重點與后熱），工藝評定，多層焊技巧、焊接變形控制，返修焊縫要點，以及生產管理、質量、安全、成本和風險控制的要領。同時，從工藝和質量方面，就鋼結構生產機械化自動化設備裝備研發，智能化需求、焊接機器人技術等滿足工藝技術要求提出了建議。本講座對鋼結構工廠生產、工藝管理和自動化智能化裝備研發有較大的參考意義。

『本文為此系列第二期』

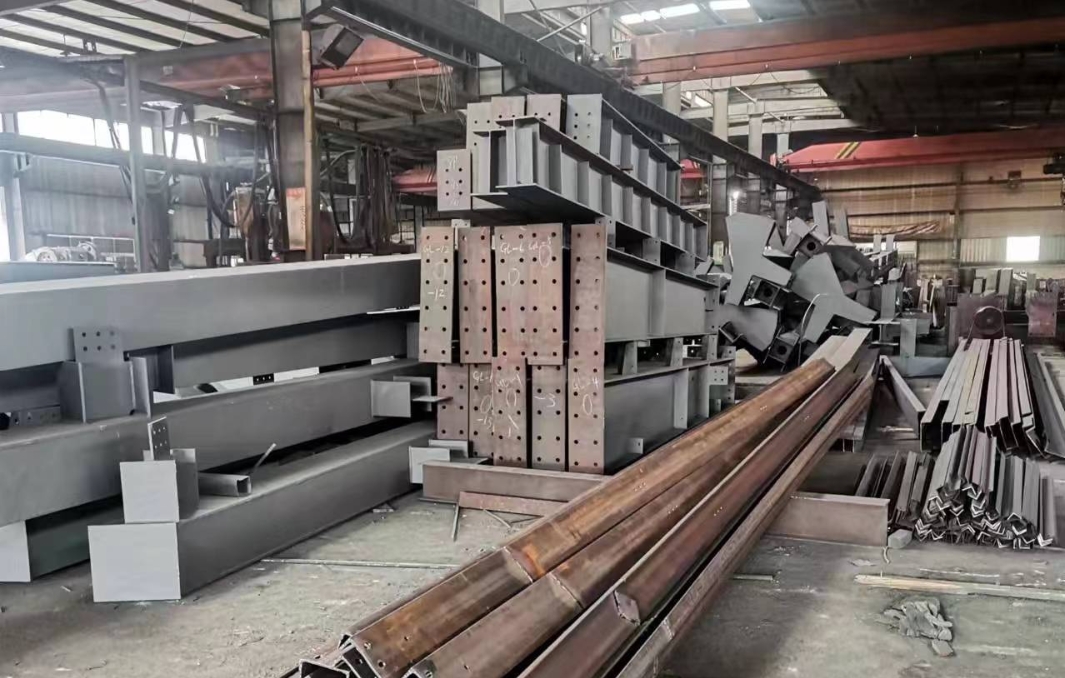

H型構件和BOX箱型構件，是建筑鋼結構最基本最常用的構件形式，那我首先簡單介紹一下建筑鋼結構主要結構類型BH和BOX的主要工藝流程，然后對每個工序進行闡述，共同交流生產、技術和管理經驗。

鋼結構生產主材和焊材

在介紹工藝流程之前，對鋼結構生產基本知識---主材（在焊接專業又稱母材）和焊材做一點簡單表述：

1）建筑鋼結構的焊接工程早期主要采用Q235,Q355，近幾年來其中Q235用的越來越少，只用于一般小構件和次構件，其材質和材料性能應執行國標《低合金高強度結構鋼》GB/ T 1591或《碳素結構鋼》GB/ T 700的規定。重要的鋼柱鋼梁構件一般選用Q355和Q390；以Q355B為主，目前，Q390使用的比例越來越高。

對主要承重構件鋼柱、鋼梁和鋼桁架等所用較厚的板材宜選用高性能建筑用GJ“高性能建筑鋼”鋼板，其材質和材料性能應執行國標《建筑結構用鋼板》GB/ T 19879的規定.如Q355GJC；Q390GJC。

鋼板《建筑結構用鋼板》B/T19879)是我國專為高層民用建筑鋼結構生產的高性能鋼板，其性能與日本SN系列高性能鋼材相當。與同級別低合金結構鋼相比，除化學成分優化、并有較好的延性、塑性與焊接性能外，還具有厚度效應小。屈服強度波動范圍小等特點，并將屈服強度幅(屈服強度波動范圍，對Q345鋼、Q390鋼為120N/mm)、屈強比、碳當量均作為基本交貨條件予以保證。

這里的C是指材料的質量等級，主要是低溫韌性。對承重構件所用鋼材的質量等級不低于B級；抗震等級為二級及以上的高層民用建筑鋼結構，其框架梁、柱和抗側力支撐等主要抗側力構件鋼材的質量等級不低于C 級。

2）《建筑結構用鋼板》GB/ T 19879中有碳當量和焊接裂紋敏感指數要求；其強屈比不得小于1.2，應有明顯的屈服臺階且伸長率應大于20%；

鋼板厚度等于或大于40mm時，為防止層狀撕裂，要求有Z向性能要求的鋼板，一般用Z15，Z25級。

3）焊材的選擇原則是焊接材料熔敷金屬的力學性能應不低于相應母材標準的下限值，我們可以按GB50661-2011提供要求執行。對于Q235和Q355當A、B級，板厚不大于40時，還可以按推薦規范免予工藝評定，之外要進行試驗工藝評定。

4）焊條、焊劑須按說明書要求進行烘焙，再利用必須重新進行烘焙且烘培次數不能超過2次。

上海騰林有限公司顧問總工，工藝質量總監；

建筑工程專業教授級高級工程師，焊接專業高級工程師，一級注冊建造師，現任浙江省機械工程學會理事技術委員會委員，焊接學會副理事長，質量管理協會理事以及浙江省科協千人進萬企”專家組專家，省綜合評標、采購評標專家。

1982上海交通大學焊接工藝和設備專業畢業，建筑工程專業教授級高級工程師；焊接專業高級工程師，一級注冊建造師，浙江機電技術學院兼職教授。在安徽、上海、四川、江蘇、湖北、浙江多地國有和上市公司和臺資外資鋼結構公司工作過。返回
